綠揚示波器產品

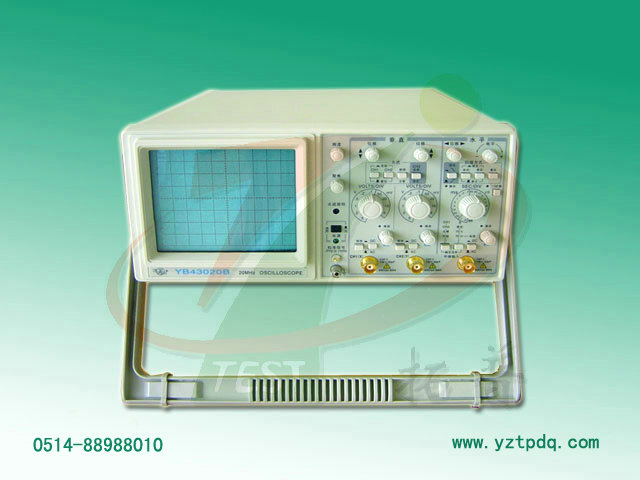

名稱：YB43020B二蹤示波器

型號：YB43020B

揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。

詳細介紹

揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。

功能特點
1、校準信號采用晶振，高穩定度。
2、垂直衰減開關，掃描開關均采用編碼開關，具有手感輕、可靠性高。
3、全頻帶自動觸發掃描。
4、豐富的觸發功能，交替觸發、單次觸發、TV-H. TV-V等功能。
5、垂直靈敏度范圍寬2mV/div - 10\Udiv。
6、采用SMT表面貼裝工藝。
7、掃描時間0.2s/div - 0.1}^S/div(YB43020D掃描時間10s/div)。
8、外形小巧美觀，操作手感輕便、內部工藝整齊。
9、面板操作全部采用進口器件，具有非校準和觸發狀態等指示。
10、備有觸發輸出，正弦50Hz電源信號輸出、Z軸輸入，方便于各種測量。

技術指標

項目\ 型號		YB43020	YB43020B	YB43020D
垂直系統	偏轉系數	2mV/div~10V/div	5mV/div~5V/div	2mV/div~10V/div
	帶寬	DC:0~20MHz -3dB; AC:10Hz~20MHz -3dB
	輸入阻容	1±3%MΩ//30±5pF(直接) 10±5%MΩ//23pF(經探極)
	輸入電壓	400V(DC+ACp-p)
水平系統	顯示方式	自動、觸發、鎖定、單次
	掃描時間系數	0.1μs/div~0.2s/div	0.1μs/div~0.2s/div	0.1μs/div~10s/div按1-2(2.5)-5
		按1-2-5進位共分20檔，	按1-2-5進位共分20檔，	進位共分29檔，誤差為±3%，
		誤差為±3%	誤差為±3%	“慢掃”檔誤差為±8%
	擴展	×誤差為±5%
	交替擴展掃描	×誤差為±5%	無	×5誤差為±5%
觸發系統	觸發源	CH1、CH2、交替、電源、外
	耦合	AC/DC(外)常態/TV-V、TV-H
	極性	+、-
	輸入電壓	400V(DC+ACp-p)
X-Y 方式	信號輸入	X軸:CH1 Y軸:CH2
	偏轉系數	同CH1
	頻率響應	AC:10Hz~1MHz -3dB; DC:0~1MHz -3dB
Z軸	輸入電壓	50V(DC+ACp-p)
	輸入電阻	10kΩ
	輸入極性	低電平加亮
	頻率范圍	DC~5Mz
校準信號	波形	方波
	頻率	1KHz±1%
	幅度	0.5Vpp±1%
物理特性	電源	AC220V±10%或110V±10% 50Hz±5%
	功率	約35VA
	外形尺寸及質量	130H×285W×385D(mm) 約6.5kg
