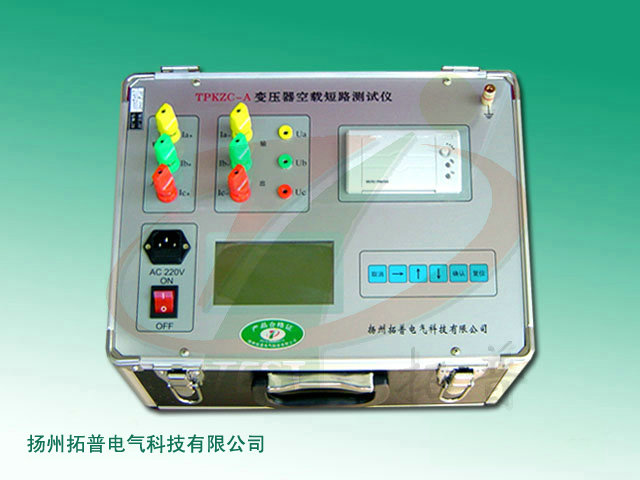

- 變壓器空載短路測試儀
){kind=small}
儀器簡介
TPKZC-A 變壓器電參數測試儀是拓普電氣研發生產的專門用于檢測電力變壓器的電量的精密儀器，可以準確測量三相用電設備的電壓、電流、功率、功率因數等參數的真有效值，具有測量速度快、精度高、使用方便、輕巧美觀等特點。
TPKZC-A變壓器電參數測試儀運用數字同步采樣技術，該儀器可取代九塊同等級指針儀表，是傳統電量測試儀表的升級產品。
儀器特點
1、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
2、用240×128點陣液晶顯示屏同時顯示三相電壓、電流、低壓側電壓、功率、功率因數等參數。
3、線性范圍寬、讀數重復性好、性能穩定。
4、方便的鎖存能保證測量數據的同時性及操作的方便性。
5、電壓回路寬量限：電壓大可測量到500V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
6、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便。
7、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
注意事項
1、在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2、測量接線一定要嚴格按說明書操作，否則后果自負。
3、測試之前一定要認真檢查設置的參數是否正確。
4、使用有地線的電源插座。
5、不能在電壓和電流過量限的情況下工作。
6、短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。
7、做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。
8、試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
技術指標
1、輸入特性：（1）電壓測量范圍：0～500V寬量限
（2）電流測量范圍：0～60A內部全部自動切換量程
2、準確度：（1）電壓、電流：±0.5%
（2）功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
3、工作溫度：－10℃～+40℃
4、絕緣：（1）電壓、電流輸入端對機殼的絕緣電阻≥100M?。
（2）工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
